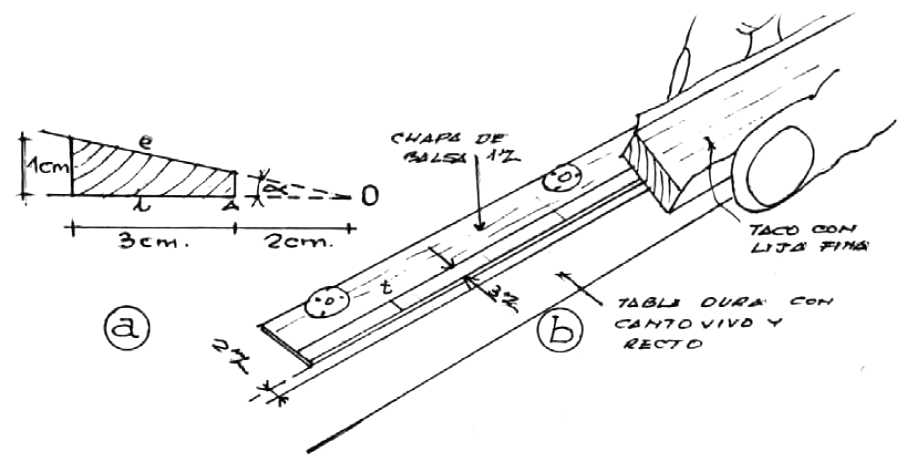

fig. 18

teniendo en cuenta el ángulo α (detalle a) que forman el intrados "i" con el extradós "e" de la costilla en el borde de fuga. En la figura hemos supuesto un borde de fuga de 1 x 3 mm. Prolongando las líneas de intradós e intradós obtendremos un punto "O" distante por ejemplo 2 cm de "A".

Sobre una tabla dura de arista viva y recta trazamos una recta paralela a dicha arista, a la distancia antes calculada. Atención a la "escala" : en este caso, 2 cm corresponden a 2 mm. (ver detalle "b"). Marcamos en el borde de una chapa de balsa seleccionada para estos fines (en este caso de 1 mm de espesor) una paralela a 3 mm del borde.

Ubiquemos luego la chapa sobre la tabla dura a 2 mm del borde (coincidente con la línea antes marcada sobre la tabla con chinches, y comencemos a rebajar la tabla con un taco de lija, chanfleándola hasta que el taco haga contacto con la arista dura de la tabla. Bastará cruzar la chapa con varios trazos de lápiz "t". Cuando en la operación de lijado dichos trazos hayan desaparecido en el ancho de los 3 mm correspondientes al borde de fuga la operación estará terminada. Luego procedemos a cortar la chapa de balsa por la línea, en este caso a 3 mm del borde.

En esta forma obtenemos la bagueta correspondiente a los bordes de fuga perfectamente calibrada. Sólo resta hacer los cortes de encastre de 1 mm de profundidad por el ancho de la costilla, lo cual se hará con una hojilla de afeitar y mucho cuidado de no pasarse en el corte !

2-7-1-3-4 Bordes de ala

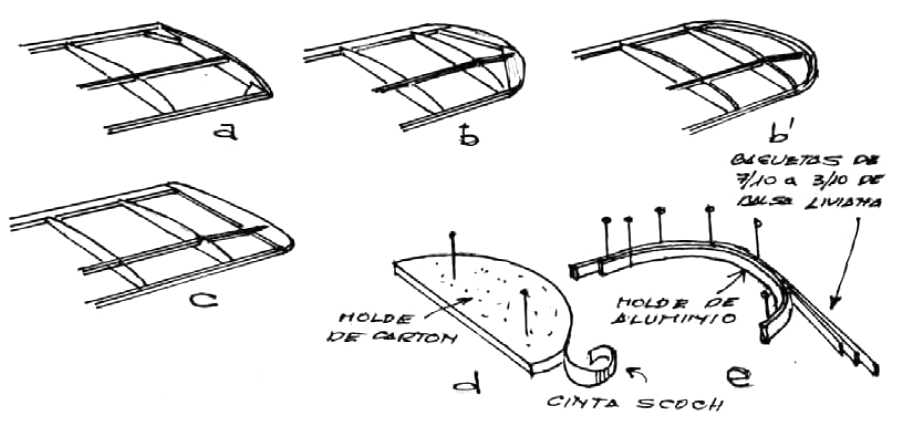

En la figura 19 se esquematizan las extremos de alas mas corrientes y las soluciones posibles en balsa.

fig. 19
