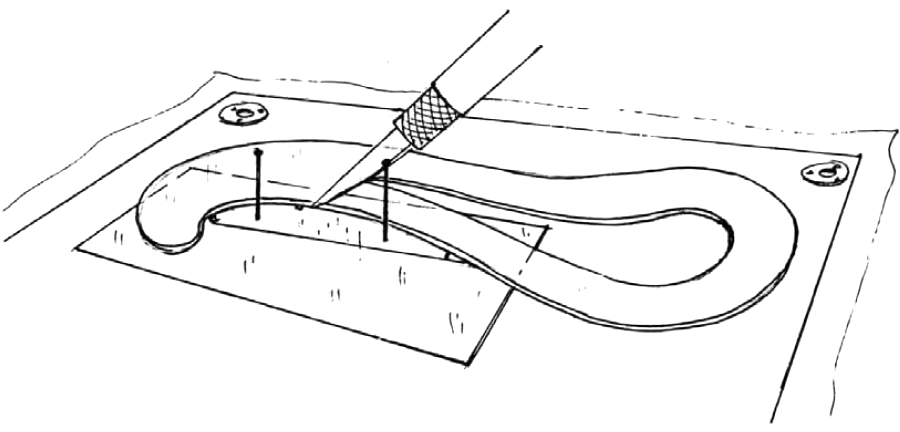

fig. 14

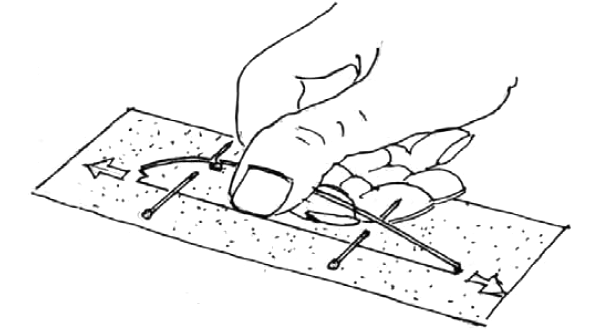

lima o lija, previo de juntarlas y unirlas con sendas alfileres fig. 15.

fig. 15

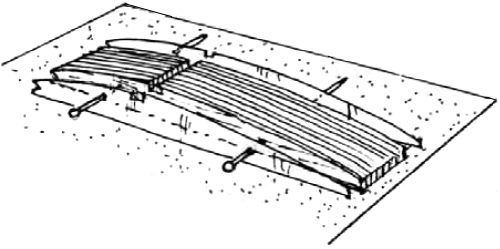

Una vez obtenidas las plantillas comenzamos a cortar sobre la plancha de balsa seleccionada de acuerdo a las especificaciones del plano la cantidad de costillas necesarias. Pero antes de cada operación fijamos la plantilla sobre la chapa de balsa, por medio de ambas alfileres ubicadas en sendos agujeros. Terminada la operación se juntan todas las castillas fig. 16 uniéndolas también con alfileres "procurando ubicarlas en los respectivos agujeros" y colocando las plantillas en ambos extremos del conjunto.

fig. 16

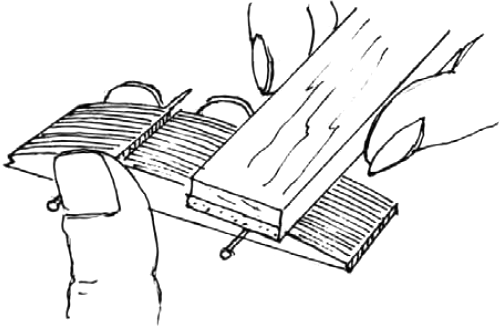

En esta forma procedemos a pulirlas en bloque con lija fina fig.17. Atención : lijar con moderación, sin desgastar las plantillas extremas, lo cual no será difícil si se tiene en cuenta la blandura de la balsa en comparación con el acetato. Los encastres de borde de ataque y largueros intermedios se terminan con lima de uñas.

fig. 17

2-7-1-3-2- Borde de ataque y largueros intermedios

Su elaboración se hace de acuerdo a lo establecido en el capítulo 4-7-1-1.

2-7-1-3-3- Borde de fuga

El borde de fuga en cambio requiere otras exigencias. Comencemos por reproducir en una hoja de papel, la sección del borde de fuga a un tamaño considerablemente mayor (10 veces mayor por ejemplo fig. 18.)

Ulises Alvarez
