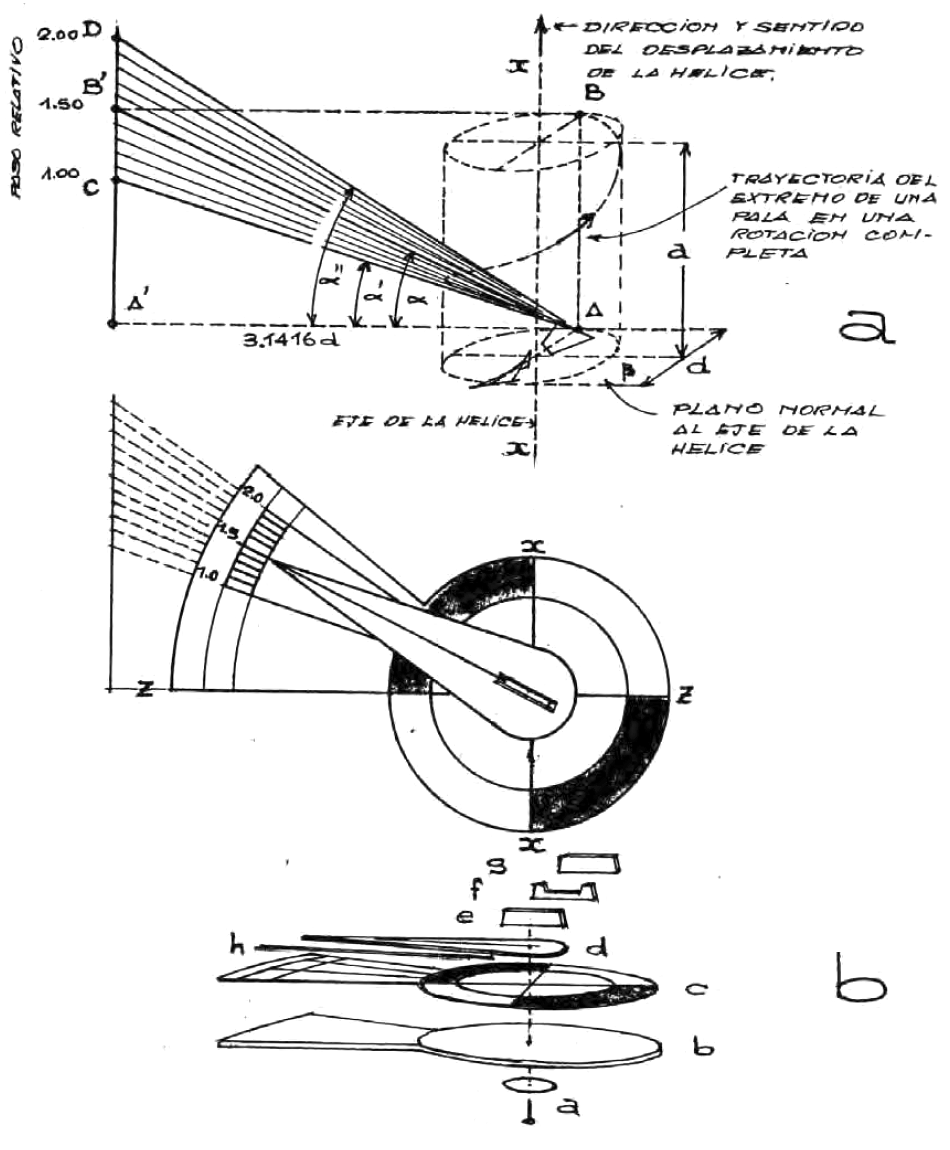

de la hélice en el extremo de la pala. El segmento AB' representará el desarrollo de la trayectoria del extremo de una pala en un giro completo.

Siendo el segmento B'A' = 1.5 d (paso 1.5), el segmento B'A formará con A'A (contenido en el plano β normal al eje de la hélice) un ángulo α que corresponderá a un paso relativo = 1.5.

El segmento CA'= 1 d (paso 1) se corresponde con el ángulo α' así como el segmento A'D (paso 2) se corresponde con el ángulo α''.
Dividiendo el segmento CD en 10 partes iguales, y uniendo los puntos determinados con A, obtendremos otras tantas rectas cuyos ángulos con respecto al plano β serán correlativos de pasos de hélices que van de 1.00 a 2.00.
