esta resultante en das componentes mediante el paralelogramo de fuerzas, una vertical y otra horizontal, obtenemos respectivamente la fuerza de sustentación del ala "L" y la fuerza resistente "D" que el aire opone a su desplazamiento.
Y esta componente L o sustentación del ala depende del perfil alar, del ángulo de ataque, de la densidad del aire, de la superficie alar y del cuadrado de la velocidad de desplazamiento. Expresado en términos matemáticos significa la siguiente ecuación :
L = Cl (ρ / 2) S V2 (1)
L = sustentación
Cl = coeficiente de sustentación
ρ = densidad del aire
S = superficie del ala ;
V = velocidad de desplazamiento con relación al aire.

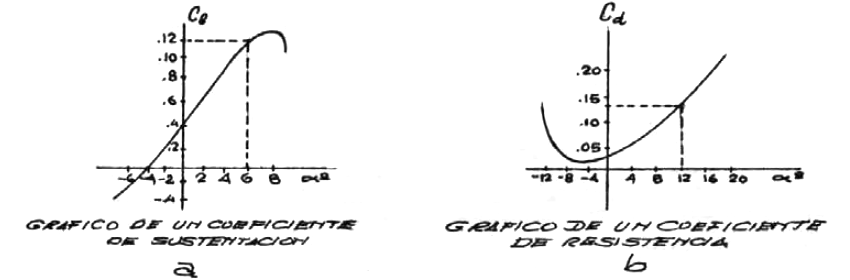

El coeficiente de sustentación Cl al igual que el de resistencia, designado generalmente por cd se determinan, para un perfil determinado de ala, en el túnel de viento y establecen respectivamente las cualidades de sustentación y de resistencia de ese perfil a diferentes ángulos de ataque. Los resultados permiten construir gráficos fig 84 bis-a-b donde se establecen los respectivos coeficientes Cl y Cd de un perfil en función del ángulo de ataque.
fig. 84 bis - El Arte Del Peanut Scale
Para que el ala de nuestro cacahuete sustente al modelo en vuelo horizontal deberá cumplirse que la sustentación iguale al peso W = L, o sea según la ecuación (1) :
W = Cl (ρ / 2) S V2 (2)
En la ecuación (2) observamos que para un modelo determinado cuanto mayor sea el peso W, mayor será la velocidad de sustentación. Y para modelos diferentes y del mismo peso cuanto mayor sea el área del ala, menor será la velocidad de sustentación.
Teniendo en cuenta que las consecuencias de un impacto están en función de la energía cinética del móvil, de acuerdo a la ecuación :
Ec = m V2 / 2 (3)
Ec = energía cinética
m = masa
V = velocidad
Y recordando que masa = (peso / aceleración de la gravedad) surge evidente una primera enseñanza, y es que la invulnerabilidad de nuestros modelos a los impactos dependerá fundamentalmente de que sean livianos. En efecto, el peso reducido disminuye
