taco de lija asiente sobre los calibres. En esta forma dispondremos de un lote de baguetas de 1.5x1.5 mm perfectamente pulidas, escuadradas y calibradas.

2.7.1.2. Construcción de un fuselaje

Luego de desplegado el plano sobre el tablero y protegido con una hoja de polietileno fijada con chinches de tres patas, comenzamos por estructurar un flanco del fuselaje. Por supuesto que se trata de un fuselaje tipo cajón, el caso más simple, fig. 11.

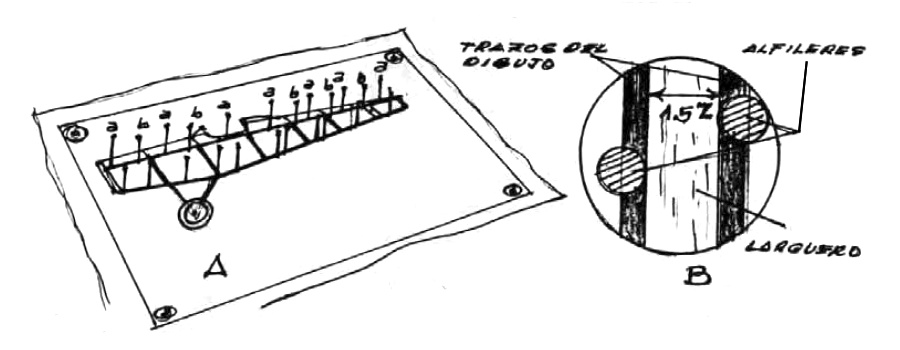

fig. 11

Comenzamos por ubicar las alfileres del lado externo (indicadas con "a") a un lado de ambos largueros principales. Teniendo en cuenta el pequeño espesor de los largueros (1.5 mm), el espesor de los trazos del plano y el de las mismas alfileres son dignos de ser tenido en cuenta. Con ayuda una lupa, observamos la expresión gráfica de un larguero.

El espesor de los trazos del dibujo pueden estar incluido en el ancho del larguero o puede quedar exento de él como el caso mostrado en "B", fig. 11 y en consecuencia, las alfileres en este caso, se ubicarán como se muestra en dicha figura.

Una vez clavadas las alfileres tipo "a" y dispuestos los largueros respectivos en posición, se fijarán estos clavando las alfileres interiores tipo "b". Cortamos los travesaños se fijarán en posición con tres alfileres cada uno y luego se pegarán con el cemento escogido (ver 4.5.). Una vez seco el cemento se desclavará con cuidado y se procederá a construir otro flanco. Para que este resulte idéntico al anterior bastará clavar las alfileres en el mismo agujero. Por esta razón se aconseja no remover el plano del tablero antes de esta operación.

Construidos ambos flancos, se procederá a unirlos con los correspondientes travesaños y o cuadernas si fuere el caso.

La tarea se facilitará confeccionando un molde guía de cartón como el indicado en la fig. 12.

Dicho molde se fijará provisoriamente a ambos flancos con cinta adhesiva, en posición correcta, cuidando muy bien las alineaciones y la escuadra. Bastará que la guía molde nos permita unir los tres o cuatro tramos centrales. Los demás tramas se unirán con ayuda de pinzas de aluminio.

En este estado, se sacará el molde guía, quitando con mucho cuidado la cinta adhesiva, con ayuda de un instrumento punzante y una pinza de depilar y cortando el molde de cartón con una tijera si fuera necesario, para extraerlo, en partes.

Ulises Alvarez
